5v升9v升壓電路-升壓ic-電路圖

振邦微科技 2023-03-17 15:35:02 5v升9v 1371 ℃ 2 評論

AH6900 1.2MHz 1.5a升壓芯片

產品介紹:


AH6900 是一款SOT23-6小封裝的高性能升壓芯片模塊。該模塊使用的XAH6900

為核
心芯片 ,做5v升9v升壓模塊外圍元件少成本更低,性能更卓越 。

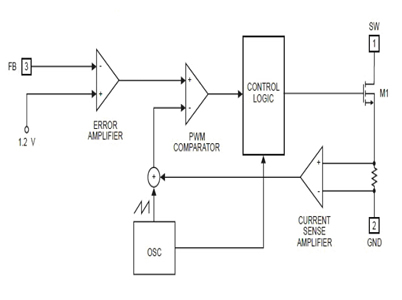

5v升9v升壓電路-升壓ic-電路圖,第1張



● 輸入電壓2.5V~6V;


● 超寬輸出電壓3.3V~20V;


● 內置2A高效MOSFET開關管,使效率最高達94%;


● 超高開關頻率1.2MHz ,可以用小容量的濾波電容即能達到非常好的效果,紋波

更小,
體積更小。


5v升9v升壓電路-升壓ic-電路圖,第2張



技術參數:




型號規格



AH6900 升壓模塊


模塊性質


非隔離升壓(BOOST)


整流方式


非同步整流


輸入范圍


2.5V~6V


輸出范圍


3.3V~20V


輸入電流


2A(最大)


轉換效率


<94%(壓差越大 ,效率越低)


開關頻率


1.2MHz


輸出紋波


50mV(電壓越高 ,電流越大,紋波越大)


負載調整率


&plusmn;0.5%


電壓調整率


&plusmn;0.5%


工作溫度


-40℃~ +85℃



5v升9v升壓電路-升壓ic-電路圖,第3張

 IN+ 輸入正極 IN-輸入負極!

OUT+輸出正極 OUT-輸出負極
